Varmerør kompositt varmeavledningsmodulløsning
Prosjektbakgrunn
En industriell kontrollserverprodusent hadde flere-brikker med høy effekt spredt på hovedkortet. Tradisjonelle luft-kjølte kjøleribber kunne ikke spre varme for alle varmekilder, noe som forårsaker overoppheting av delvise flis og unormal drift av utstyret. På grunn av den kompakte interne utformingen av tjeneren, var store- varmeavledningsdeler utilgjengelige. Kunden hadde et presserende behov for en tynn og høy-varmeledningsmodul for varmeavledning.
Tilpasset løsning

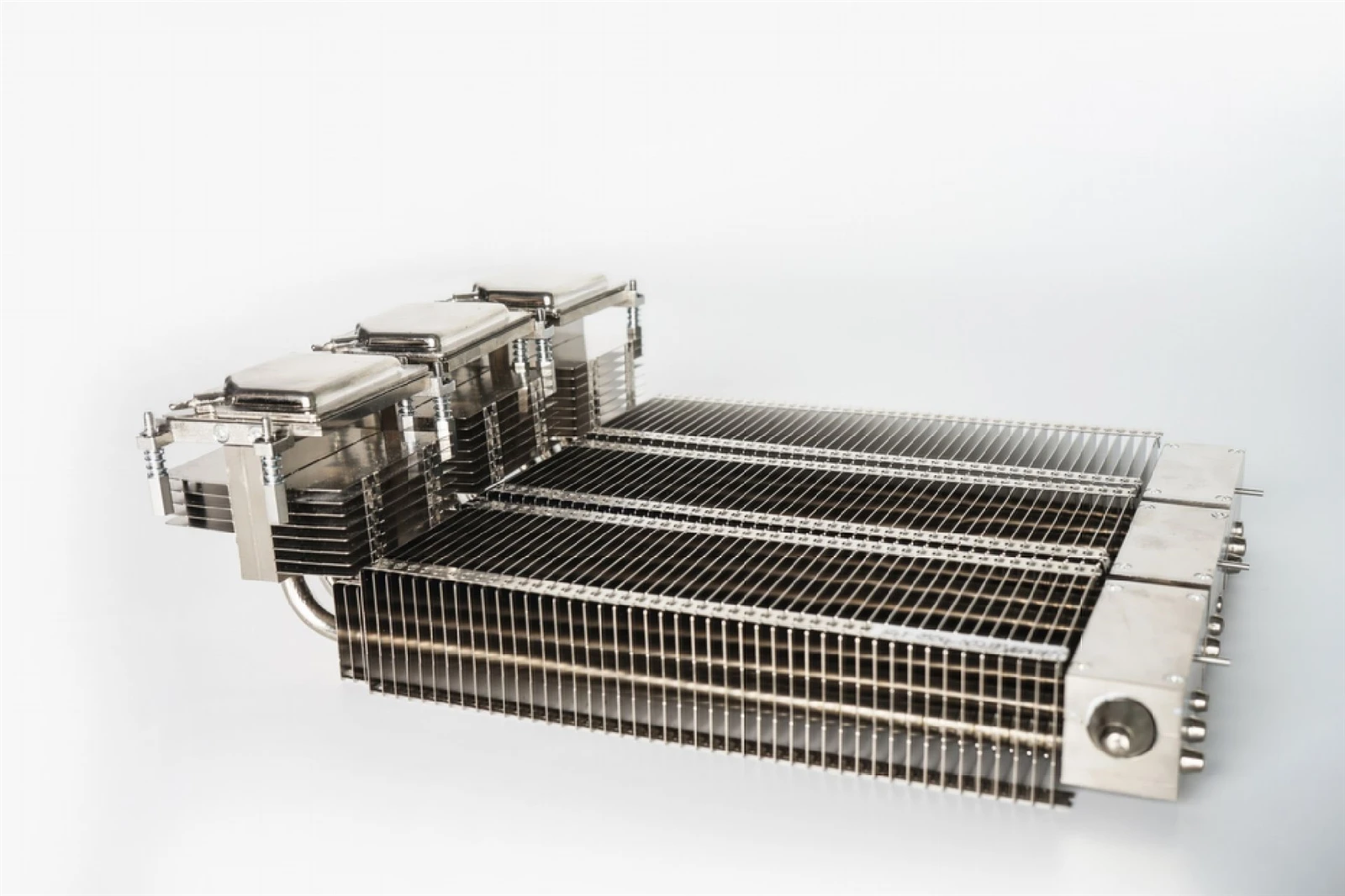

Vi designet en integrert varmerør kompositt varmespredningsmodul for kunden. Flere høyeffektive varmerør er jevnt anordnet på varmesprederen i aluminium, som raskt kan overføre varme fra spredte varmekilder til det store -finnområdet for å realisere synkron varmespredning for flere punkter. Den overordnede dimensjonen er optimalisert i henhold til serverens interne layout for å unngå forstyrrelser med kretskort og elektroniske komponenter. Varmerør, varmespreder og finner er forbundet med vakuumlodding for tett kontakt og lav termisk motstand. Denne prosessen forhindrer også væskelekkasje fra varmerør og forbedrer langsiktig-servicepålitelighet.
Prosjektresultater
Denne modulen løser effektivt problemet med ujevn varmespredning for flere varmekilder. Temperaturforskjellen mellom hver kjernebrikke kontrolleres innenfor 5 grader, noe som i stor grad forbedrer driftsstabiliteten til servere. Produktet er levert i bulk med komplett utstyr og mye brukt innen industrikontroll, kommunikasjonsutstyr og andre felt. Verifisert av langsiktig-markedsapplikasjon, har stabil ytelse og pålitelig kvalitet, og har blitt det viktigste støttende varmeavledningsproduktet for klientens-servere med høy effekt.
